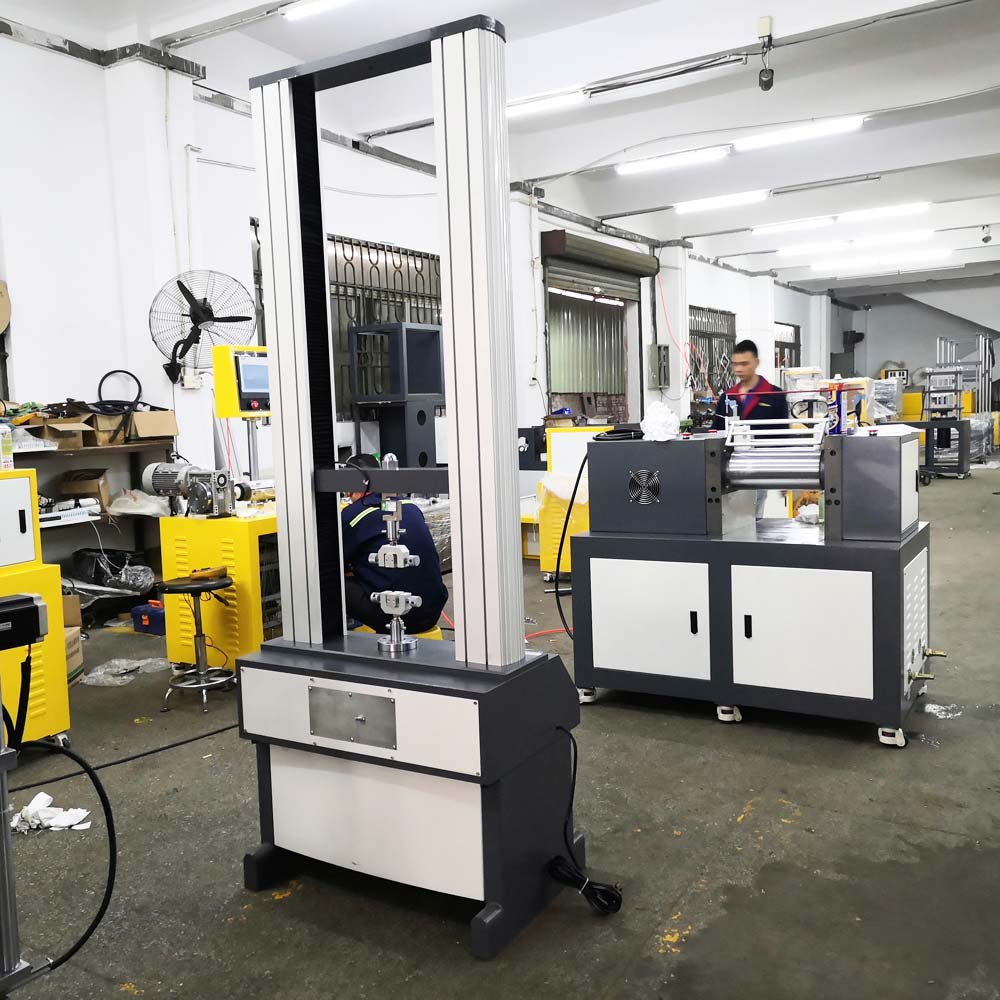

電腦式伺服型萬能材料試驗機

拉力機是一種用於測試材料拉伸、壓縮、彎曲、剪切等力學性能的精密儀器，廣泛應用於金屬、塑料、橡膠、紡織品、複合材料等行業的質量控製與研發。其核心原理是通過施加可控載荷，測量材料的變形和斷裂行為，獲取強度、彈性模量等關鍵參數。

1. 設備核心結構與組成

（1）機械框架

• 單柱式：適用於小載荷（一般≤5kN），結構緊湊，成本低。

• 雙柱式：穩定性高，適合大載荷（可達1000kN以上）。

• 門式（落地式）：超大空間，用於測試長尺寸樣品（如鋼筋、管道）。

（2）動力係統

• 伺服電機驅動：精密控製加載速度（0.001~500mm/min）。

• 液壓驅動：用於超高載荷（如100kN以上）。

（3）測力與變形傳感器

• 負荷傳感器：測量試樣所受拉力/壓力（精度±0.5%以內）。

• 引伸計：直接測量試樣標距內的變形量（微應變級精度）。

（4）夾具係統

• 拉伸夾具：平口夾具、螺紋夾具、線材夾具等。

• 壓縮夾具：平板、彎曲支座等。

• 特殊夾具：如剝離夾具、剪切夾具。

（5）控製係統與軟件

• PC或觸摸屏控製：設定測試速度、停止條件等。

• 數據采集係統：實時記錄力-位移曲線，計算彈性模量、屈服強度等參數。

2. 工作原理（以拉伸測試為例）

1. 試樣製備：按標準（如ASTM D638、ISO 527）加工樣品。

2. 裝夾試樣：將試樣兩端固定在上下夾具中，確保對中。

3. 預加載：施加微小初載（如5N）消除間隙。

4. 加載測試：

   • 橫梁以恒定速度移動，拉伸試樣。

   • 傳感器實時記錄載荷（F）和位移（ΔL）。

5. 數據采集與分析：

   • 彈性階段：計算彈性模量（E=應力/應變）。

   • 屈服階段：識別屈服點（如Rp0.2）。

   • 斷裂階段：記錄最大抗拉強度（UTS）和斷裂伸長率。

6. 生成報告：輸出力-位移曲線和關鍵參數表格。

3. 關鍵測試參數與標準

4. 拉力機分類

（1）按加載方式

• 電子式拉力機：伺服電機驅動，精度高（±0.5%），適合常規測試。

• 液壓式拉力機：大載荷（≥100kN），用於金屬、混凝土等。

（2）按功能擴展

• 萬能試驗機：可切換拉伸、壓縮、彎曲、剪切模式。

• 專用試驗機：如線材扭轉試驗機、剝離強度試驗機。

（3）按自動化程度

• 手動型：人工裝樣、記錄數據（低成本）。

• 全自動型：機械臂自動換樣，批量測試（如汽車零部件廠）。

5. 應用領域

• 金屬行業：鋼材、鋁合金的力學性能測試。

• 塑料與橡膠：拉伸強度、斷裂伸長率測試。

• 紡織品：纖維、織物的撕破強力測試。

• 電子元件：焊點拉力、PCB板彎曲測試。
